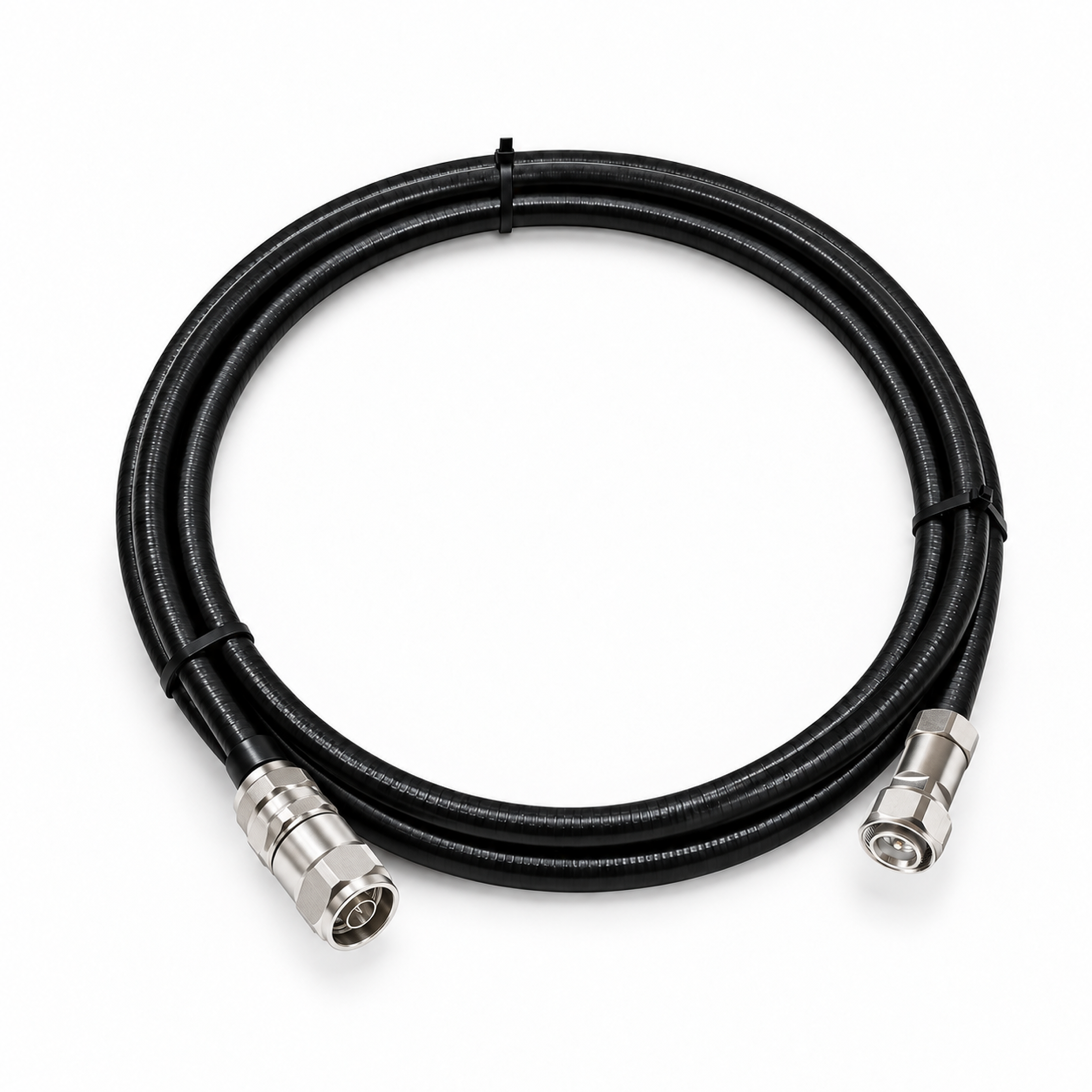

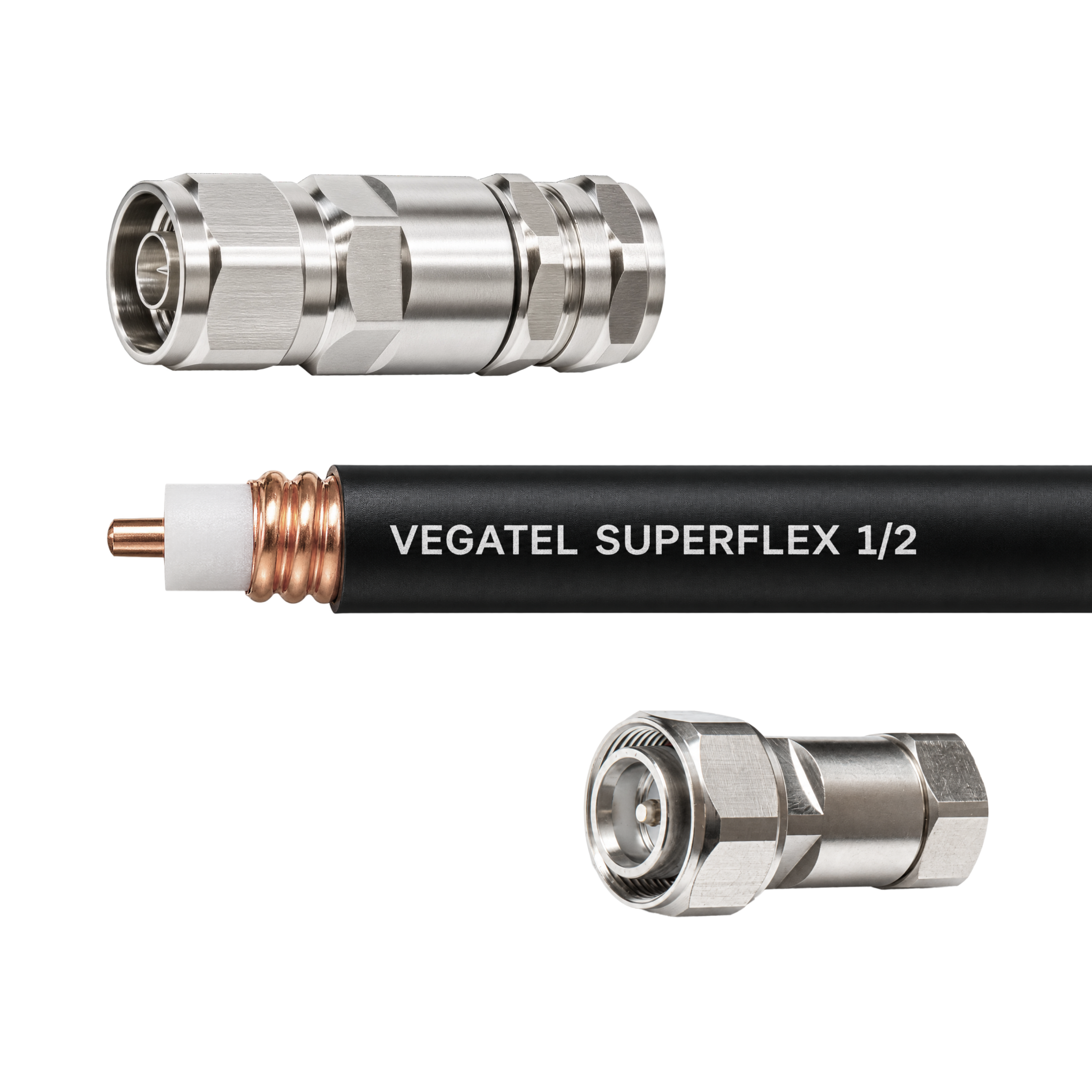

Кабельная сборка VEGATEL SuperFlex-1/2 (ГОСТ) (N-male - 4.3-10-male)
Кабельная сборка VEGATEL SuperFlex-1/2 (ГОСТ) (N-male — 4.3-10-male) предназначена для соединения антенн, радиоблоков базовых станций, репитеров и распределительного оборудования в системах радиосвязи с волновым сопротивлением 50 Ом. Сочетание разъёмов позволяет подключать компоненты с ответными портами N-female и 4.3-10-female без дополнительных переходников. Сборка применяется при построении и модернизации антенно-фидерных трактов, включая системы распределения сотового сигнала внутри зданий.
Повышенная гибкость кабеля SuperFlex-1/2 упрощает прокладку соединительных участков и подвод к разъёмам оборудования в ограниченном пространстве. Это удобно при монтаже между близко расположенными устройствами и на участках, где требуется изменить направление кабельной трассы.
Фидерный кабель обеспечивает передачу высокочастотного сигнала с низкими потерями. Центральный проводник изготовлен из алюминия, плакированного медью, диэлектрик — из вспененного полиэтилена. Медный экран защищает тракт от внешних электромагнитных помех. Затухание самого кабеля на частоте 1800 МГц составляет 0,156 дБ/м; суммарные потери готовой сборки зависят от её длины и установленных разъёмов.
Наружная оболочка выполнена из светостабилизированного ПВХ, устойчивого к воздействию солнечного света. Пониженная пожароопасность и низкое дымо-газовыделение оболочки имеют значение при прокладке внутри зданий. Внешний диаметр кабеля составляет 13,3 мм, температурный диапазон его эксплуатации — от −40 до +75 °C, монтажа — от −25 до +50 °C. Эти параметры указаны производителем для кабеля.
Установленные коннекторы позволяют подключить сборку без самостоятельного оконцевания кабеля. Длину выбирают с учётом расположения оборудования, маршрута прокладки и допустимых потерь сигнала.
Комплектация товара (длина и тип разъемов) может быть изменена под заказ.
Характеристики
Кабель SuperFlex 1/2
| Параметр | Значение |
| Сопротивление | 50±1 Ом |
| Погонная емкость | 80 пФ/м |
| Диаметр центральной жилы | 3,6 мм |
| Материал центральной жилы | CCA |
| Диаметр диэлектрика | 9,1 мм |
| Материал диэлектрика | FPE |
| Диаметр экрана | 12 мм |
| Материал экрана | BC |
| Внешний диаметр оболочки | 13,3 мм |
| Материал оболочки | PVC пониженной пожароопасности с низким дымо-газовыделением |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| Рабочая частота | до 8.8 ГГц |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA - Алюминий плакированный медью
CCS - Специализированная стальная проволока, плакированная медью
FPE - Физически вспененный полиэтилен
PVC - Поливинилхлорид
DF - Двухсторонняя алюминиевая фольга на лавсановой основе

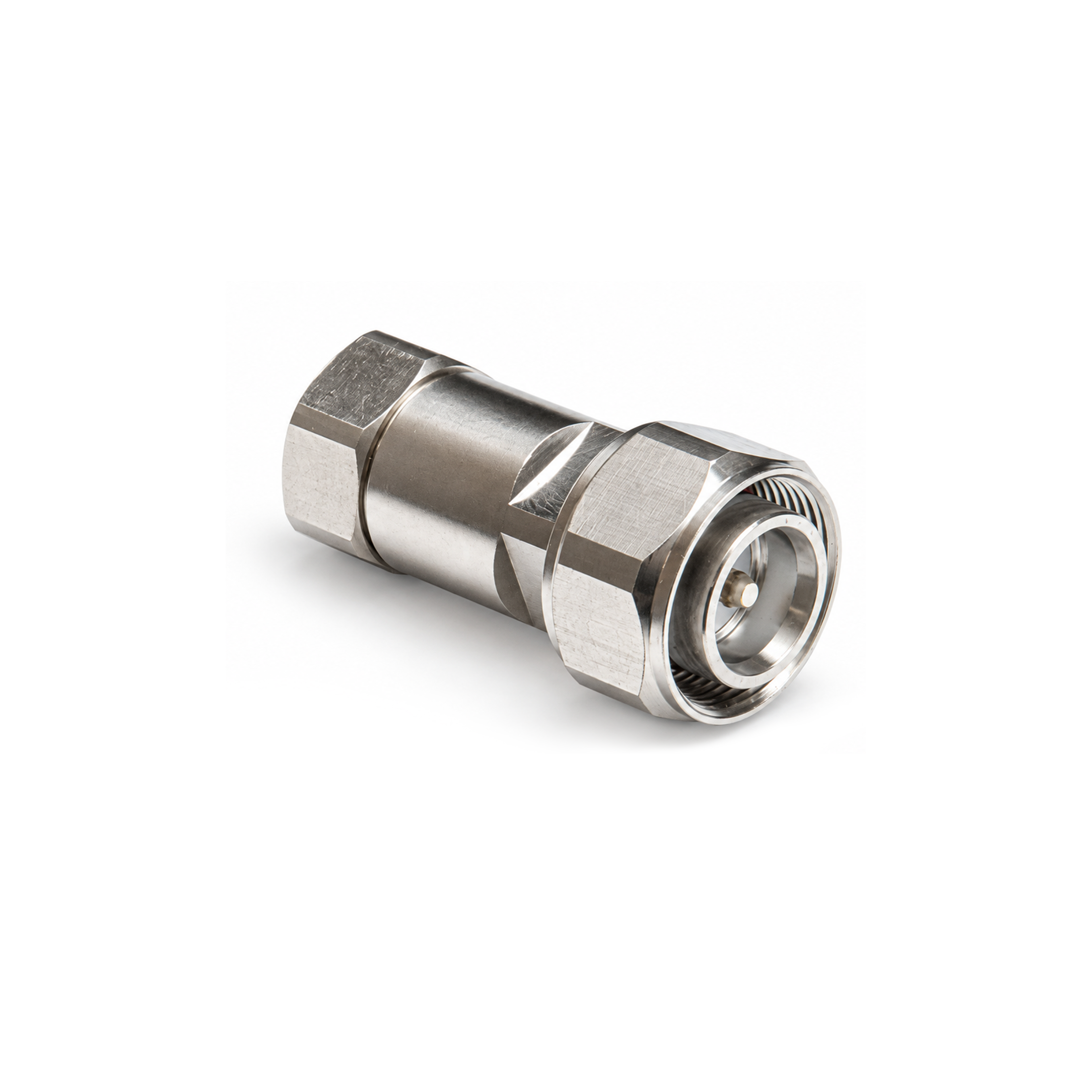

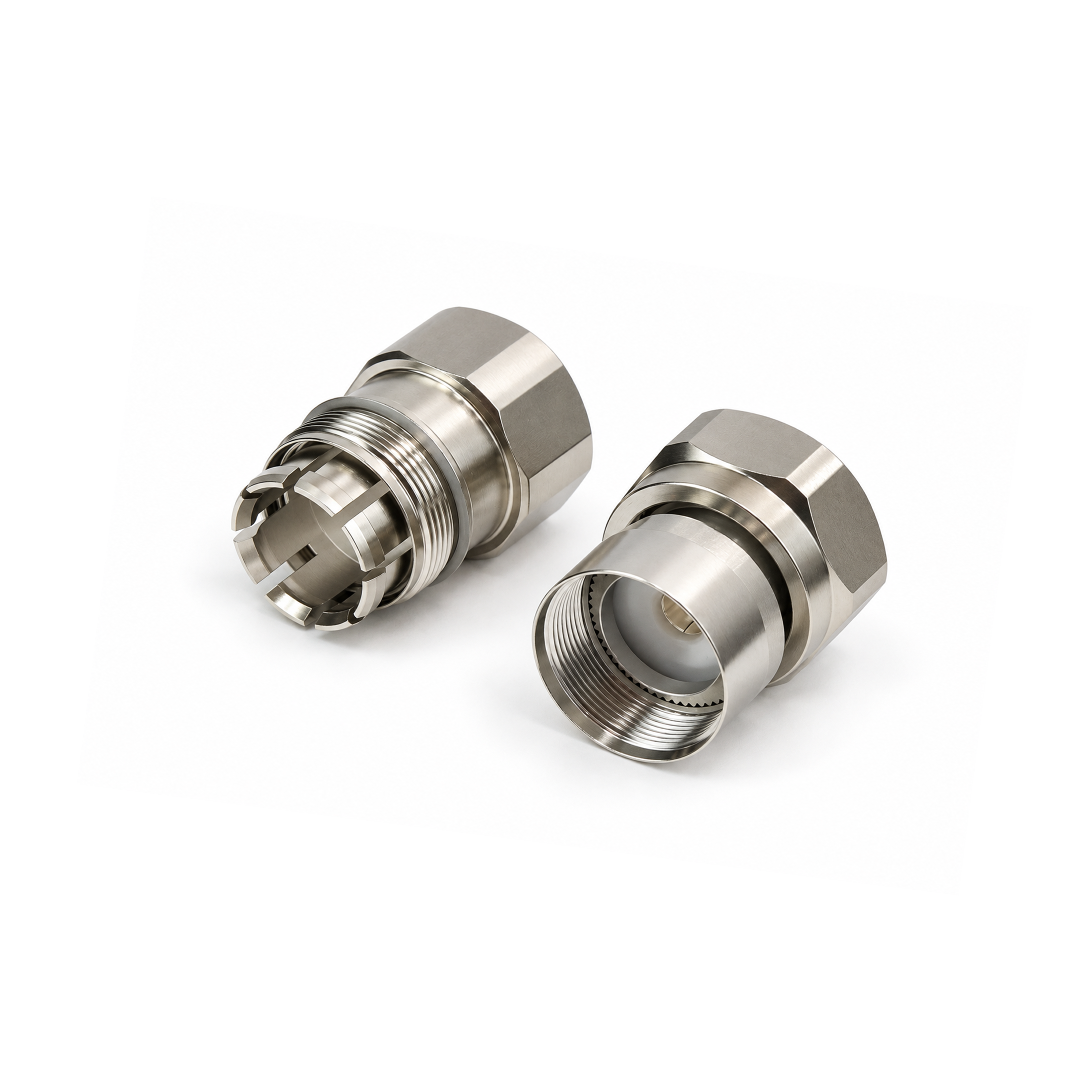

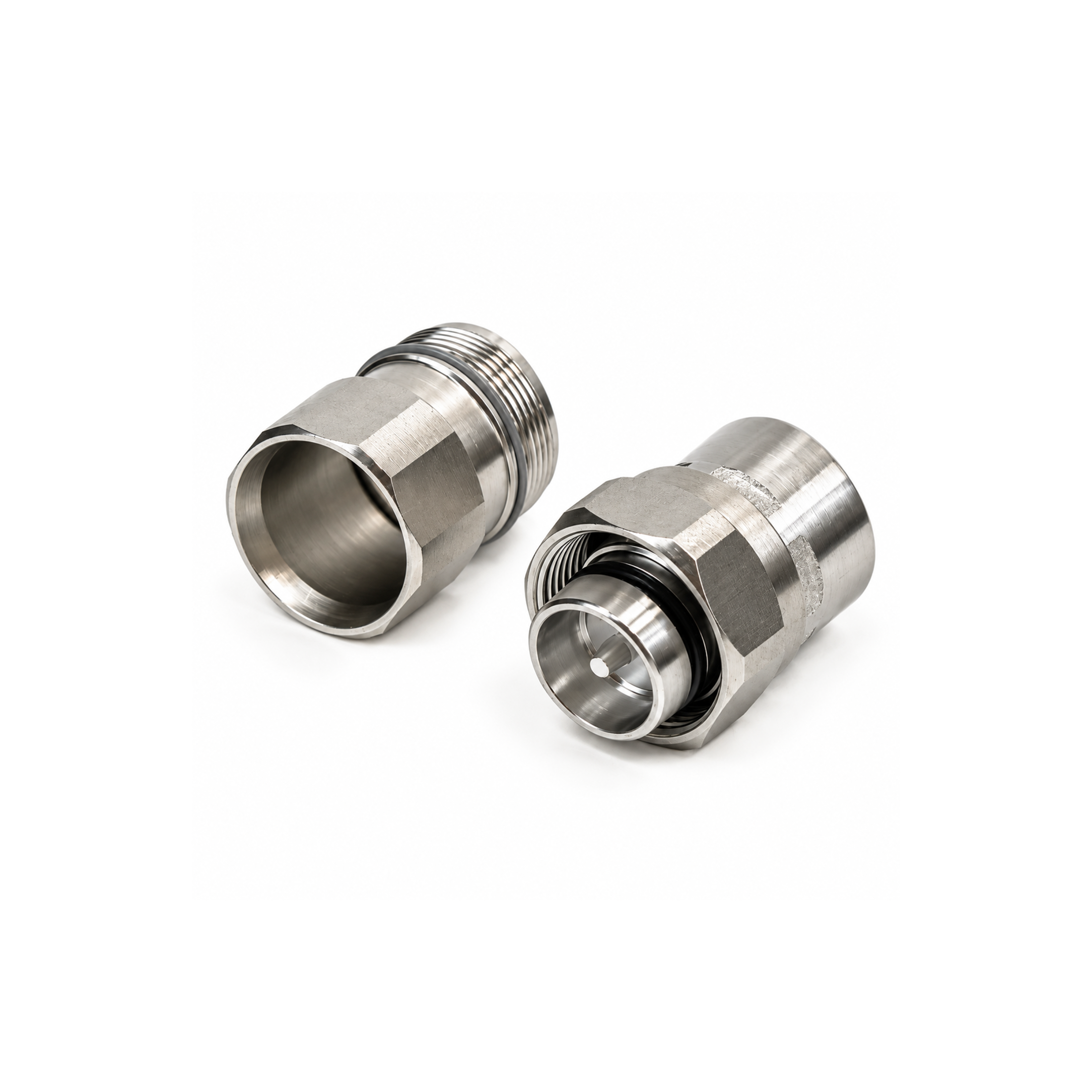

Разъем 4.3-10-male/SF-1/2
| Параметр | Значение |
| ВЧ разъем | Разъем 4.3-10-male/SF-1/2 |
| Серия | 4.3-10 |
| Тип центрального контакта | Male (вилка) |
| Марка кабеля | SF-1/2 |
| Волновое сопротивление | 50 Ом |
| Диапазон рабочих частот, МГц | до 6 ГГц |
| КСВН | ≤1.15 |
| PIM3 | ≤-155 дБн |
| Монтаж на гофру | прижимной |
| Монтаж центр. контакта | цанга |
| Покрытие корпуса | латунь, покрытие из тройного сплава |
| Центральный контакт | фосфористая бронза с серебряным покрытием |
| Диэлектрик | тефлон |
| Испытательное напряжение | 2500 В эфф. |
| Рабочее напряжение | 1000 В эфф. |
| Конструктивное исполнение | прямой |
| Вес, г | 40 г |

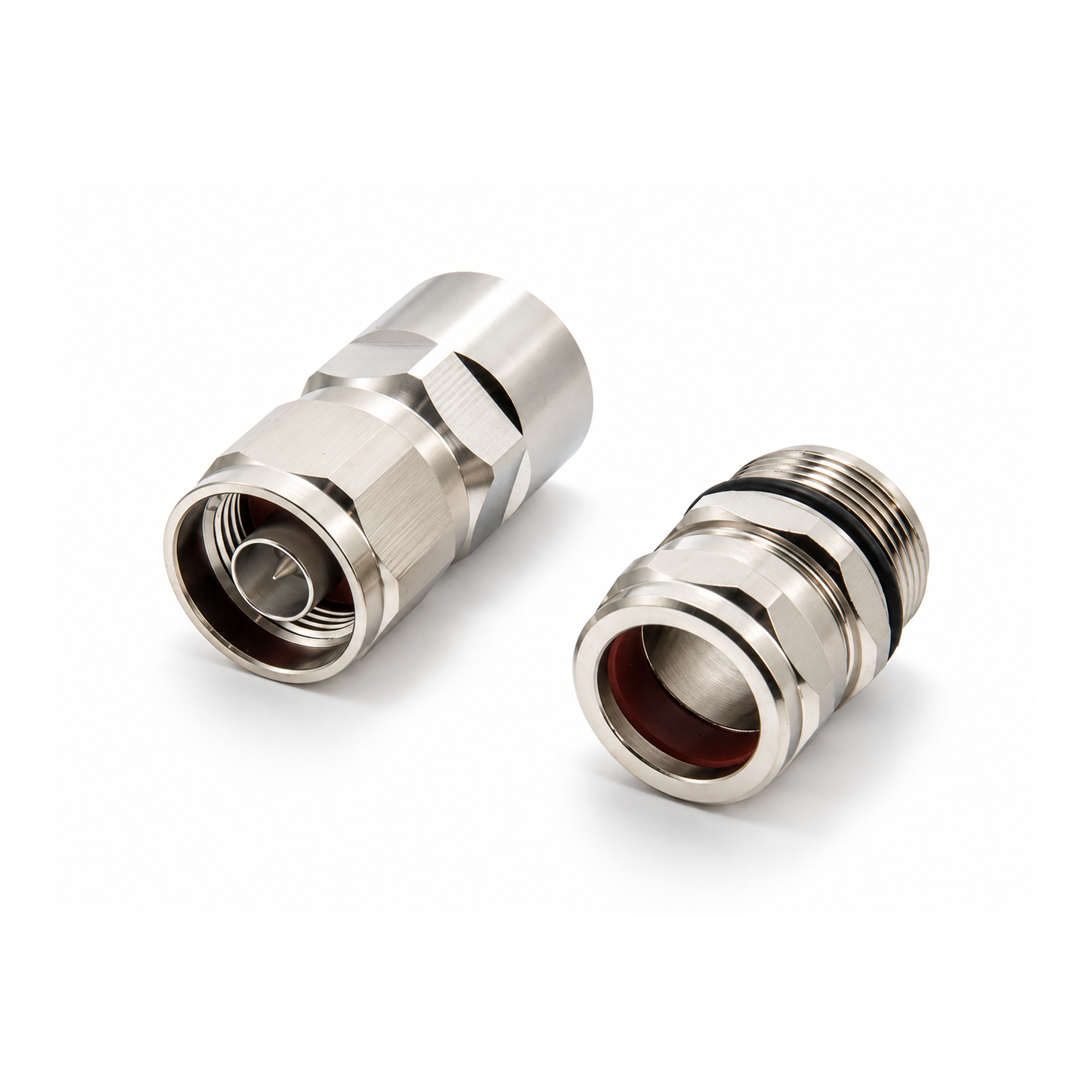

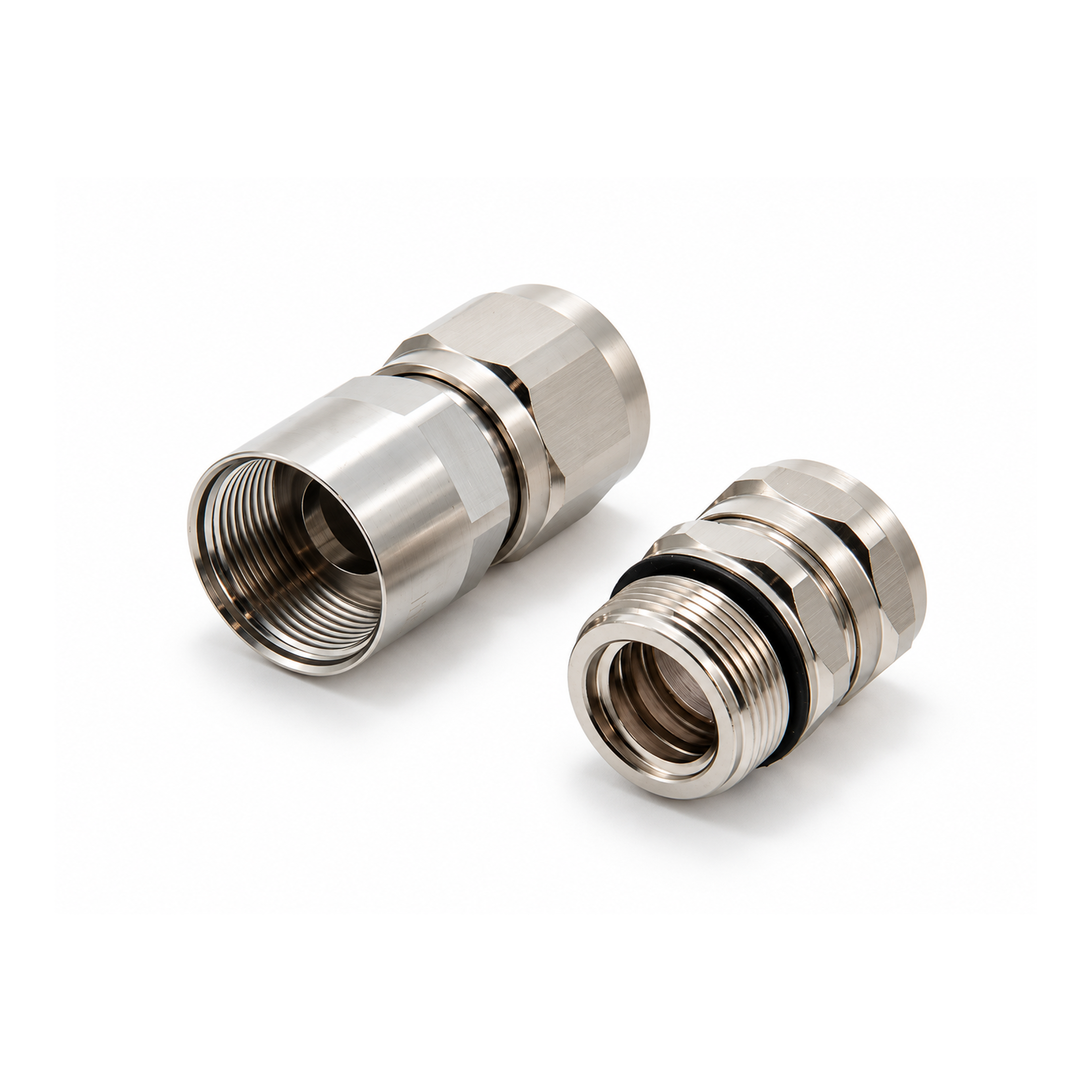

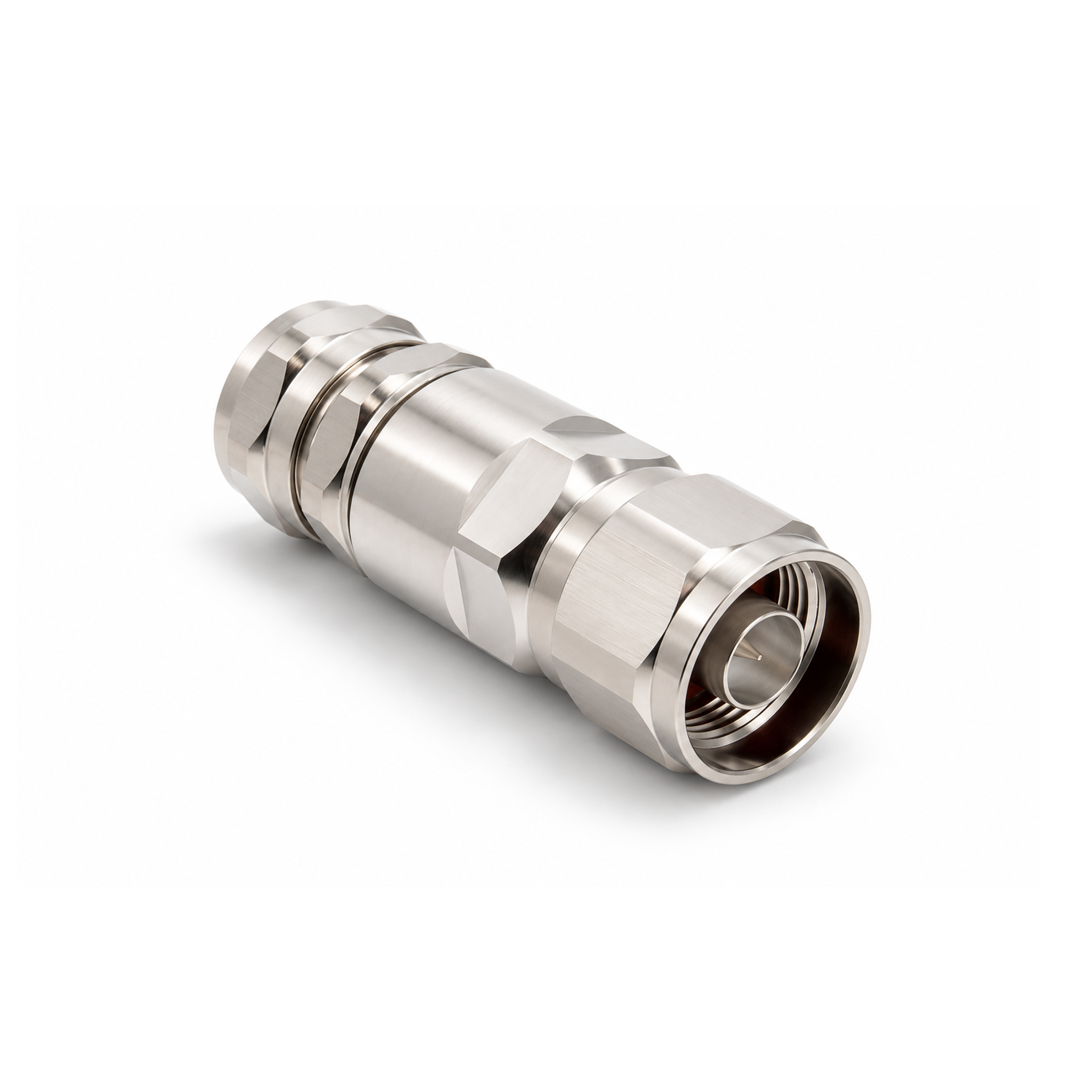

Разъем N-male/SF-1/2
| Параметр | Значение |
| Тип коннектора | N |
| Тип конструкции | Male (штекер) |
| Тип кабеля | Фидер 1/2" |
| Волновое сопротивление | 50 Ом |
| Диапазон рабочих частот, МГц | до 3 ГГц |
| КСВн | ≤1.1 |
| Монтаж на гофру | прижимной |
| Монтаж центр. контакта | цанга |
| Диэлектрик | Фторопласт |
| Конструктивное исполнение | прямое |
| Вес, г | 65 |
| № | Наименование | Кол-во |
| 1 | Кабель SuperFlex 1/2 (ГОСТ) | от 1 до 2м. |
| 2 | Разъем VEGATEL 4.3-10-male | 1 шт. |
| 3 | Разъем N-male | 1 шт. |
